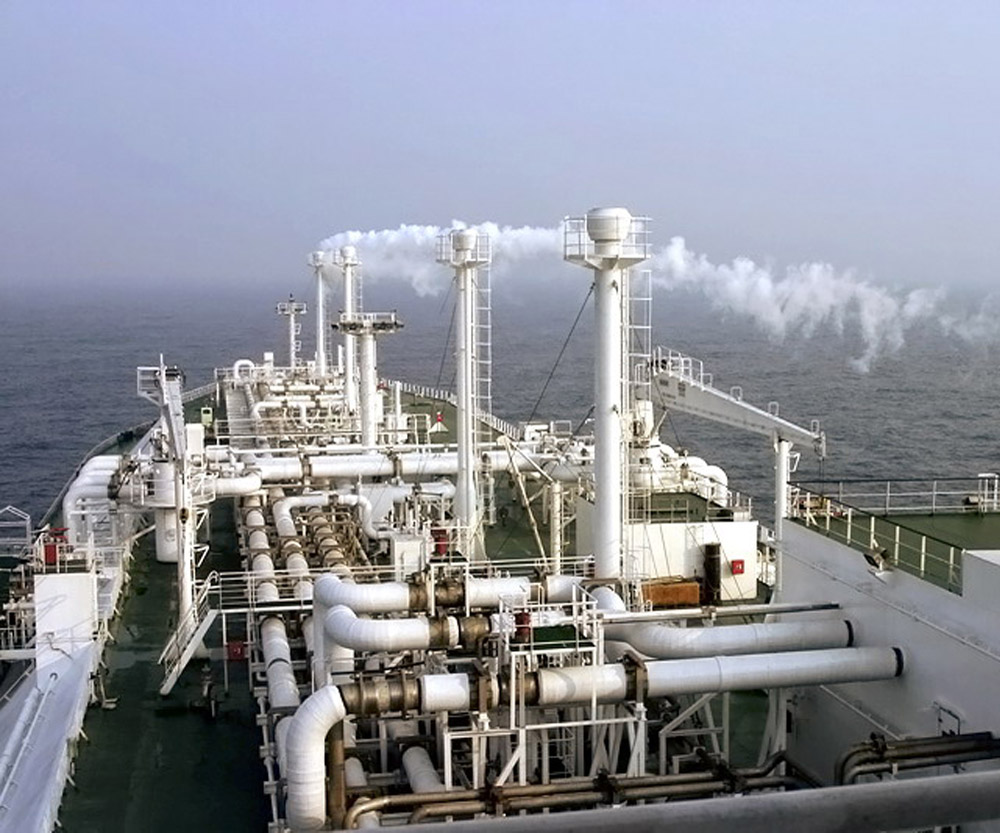

透氣桅

透氣桅是為解決LNG船在航行中由于液貨蒸發引起的艙內壓力增大問題所設計的裝置。它對于液貨艙的作用相當于安全閥。當液貨艙內部壓力過高時，需要釋放壓力，將多余氣體從艙內排出 。對LNG船而言，由于這些氣體通常為惰性氣體或是易燃的天然氣，需要利用透氣桅桿將氣體排出至遠離甲板面的高點，并利用航行風吹散以確保安全。同時，透氣桅應安裝在離開通風進氣口及生活區通道一定距離以外的位置。

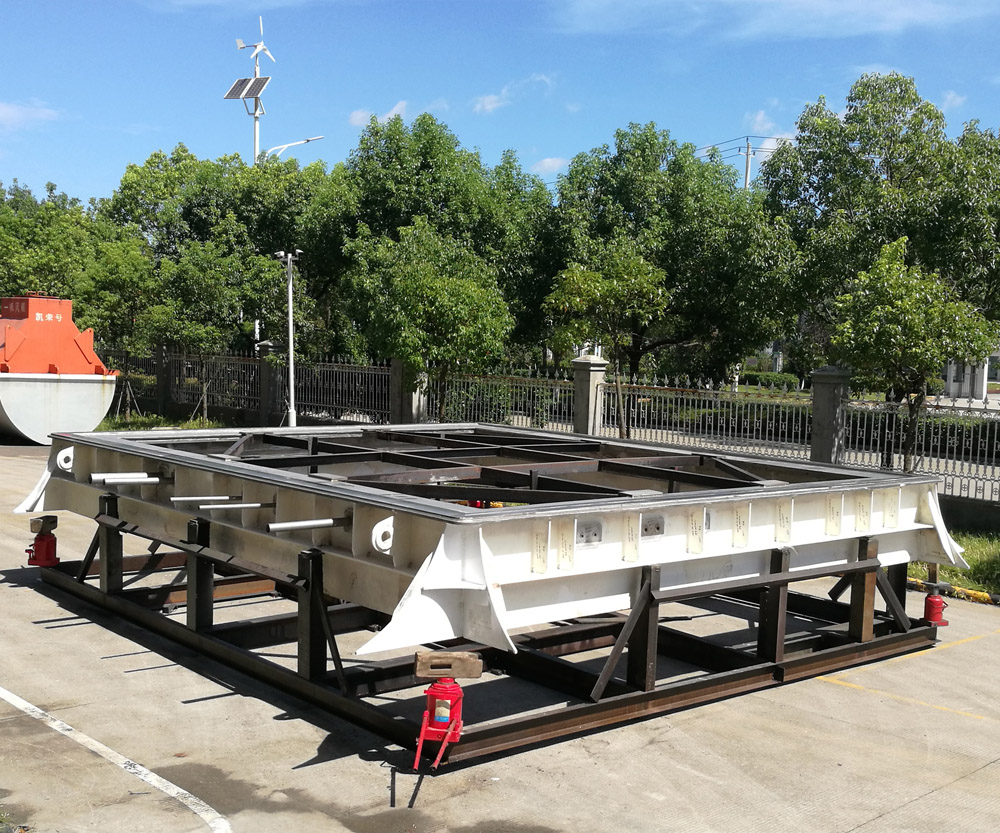

組合穹頂

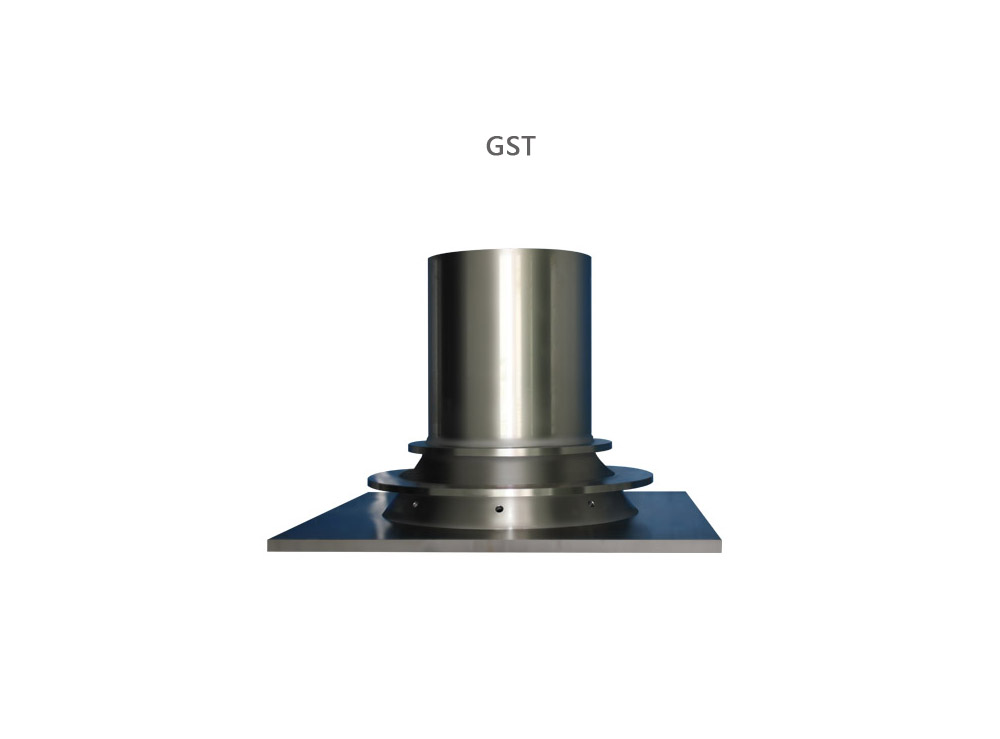

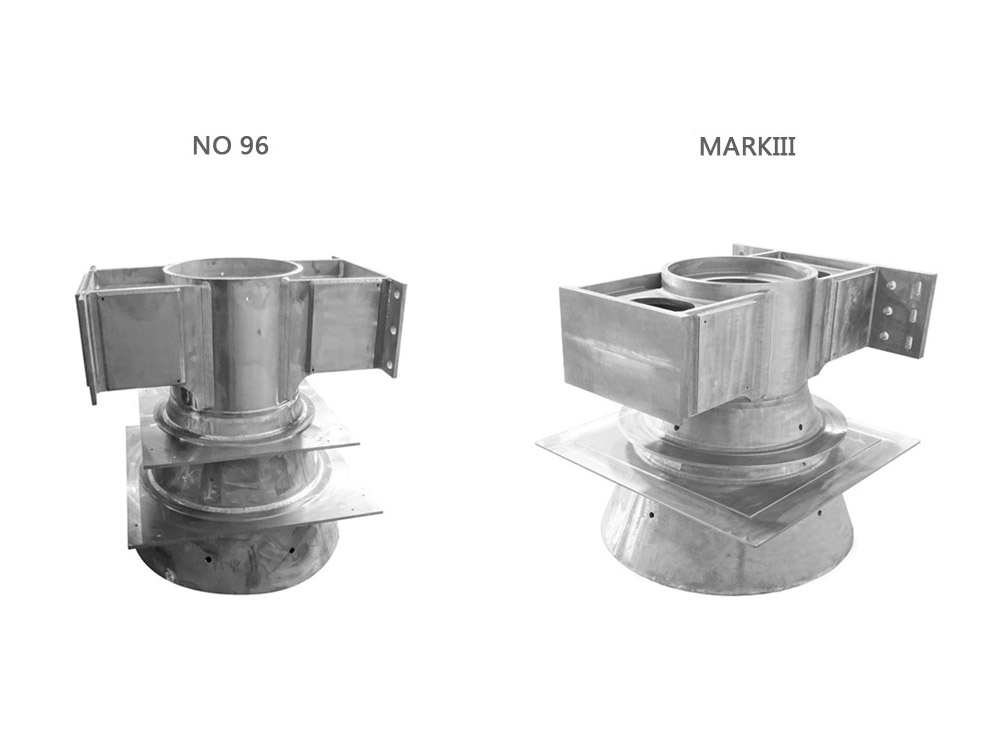

泵塔基座

泵塔導向機構。由于泵塔懸掛安裝于液貨艙內， 頂部與液體穹頂連接，底部則由泵塔基座固定限制泵塔前后左右晃動，僅允許泵塔上下垂直活動。同時，基座減小泵塔收縮時產生的摩擦力，防止泵塔上相關管路及設備受到損傷。

泵塔基座

泵塔導向機構。由于泵塔懸掛安裝于液貨艙內， 頂部與液體穹頂連接，底部則由泵塔基座固定限制泵塔前后左右晃動，僅容許泵塔上下垂直活動。同時，基座減小泵塔收縮時產生的摩擦力，防止泵塔上相關管路及設備受到損傷。

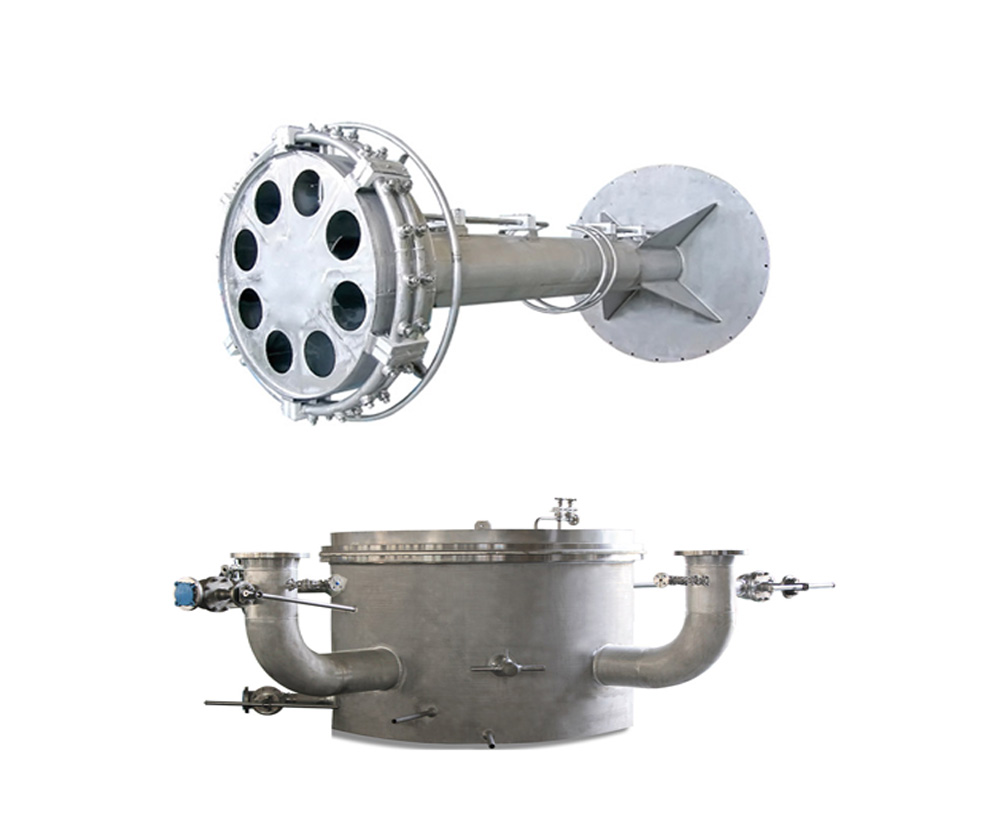

氣體穹頂

氣體穹頂是循環利用氣化液貨的通道，主要由氣簡體、氣穹噴淋裝置以及相關管路構成。它的主要作用是冷卻液貨艙，并把由于外部溫度的變化而氣化的液貨回收到機艙再利用。

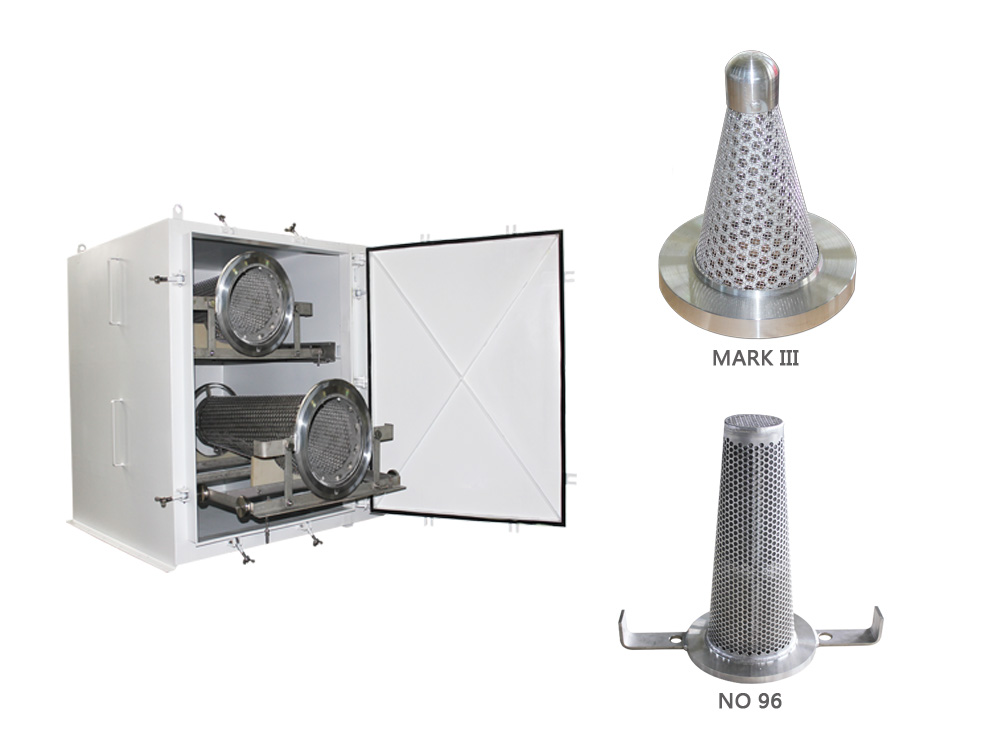

雙向?yàn)V器

過濾器用于集氣平臺處的液貨管路與氣體管路的端口，以過濾裝卸時液貨中的雜質。盡管按國際要求，液貨儲罐輸出端口都需要加裝濾器，同時，LNG船建造時，對管路內部潔凈度也有著極高的檢驗要求，但為保證船只所接受液貨的純度，SIGTTO規范仍然要求所有LNG船安裝濾器。凱榮雙向?yàn)V器采用圓錐形內置形式，相較于平面網狀濾器，更易于清洗更換。同時大大減少船員工作量，節省操作時間。

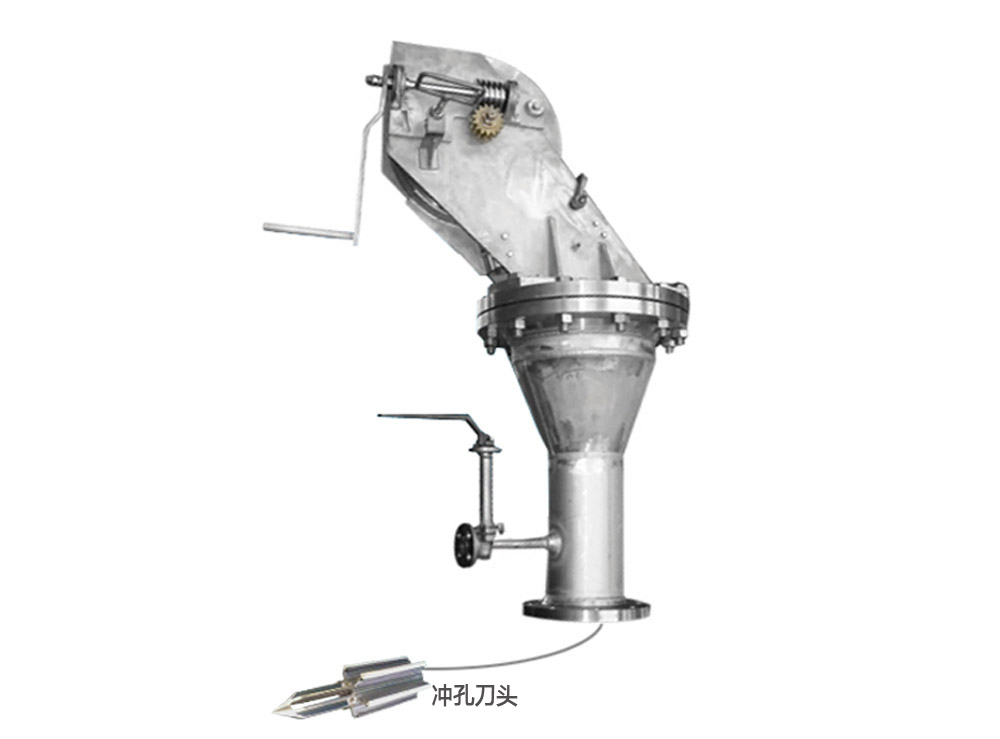

沖孔裝置

沖孔裝置又稱LNG液貨艙的“安全衛士”。當液貨艙主絕緣層發生泄漏時 ，在緊急卸載液貨之前，需要刺穿主薄膜層，使液貨從主絕緣層自然流回艙內。牽引式?jīng)_孔裝置的主要作用即為當貨艙壓力下降且無法通過其他手段控制時，采用該裝置將主模穿透，使液貨艙和主絕緣層連通，使泄漏液貨回流。

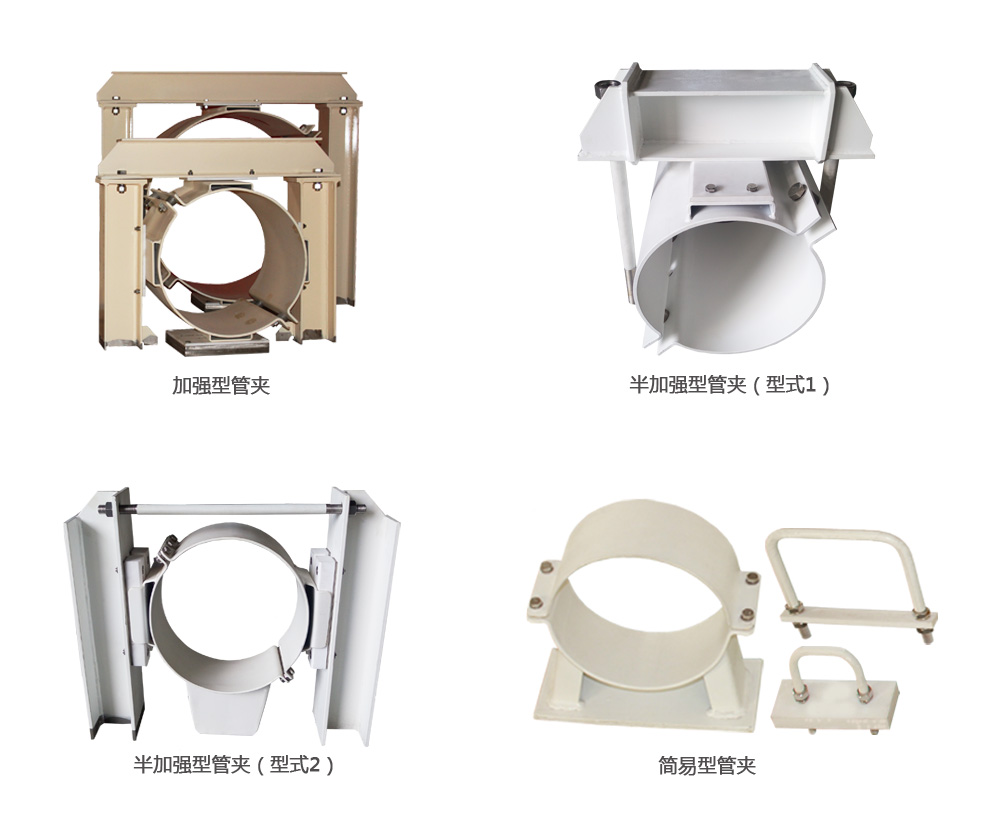

管夾及附件

為確保在LNG船的航行中管路在徑向及軸向上的位移可控，需要安裝管夾及止動器對管路進行固定。由于LNG船運載的為超低溫的液化天然氣，管路由于熱脹冷縮的影響變形較大，所以設計并采用了一些特殊的管夾以便滿足使用要求。

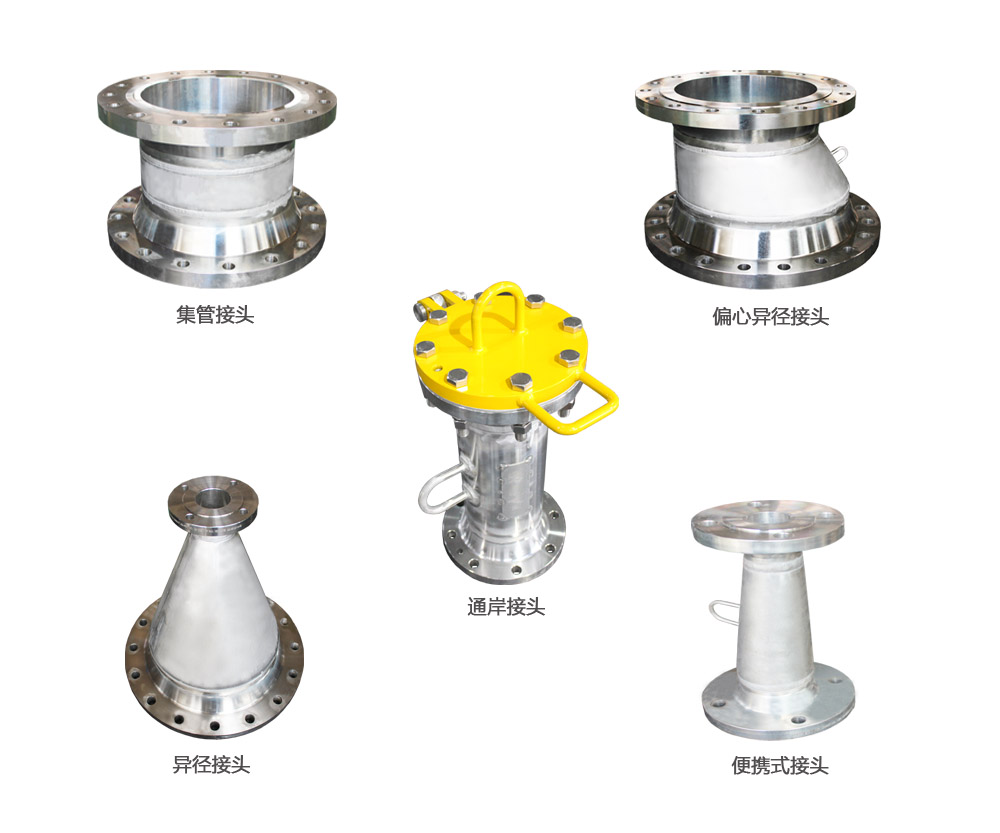

液貨集管接頭及便攜式接頭

用于裝卸液態天然氣，產品分別連接管道及碼頭岸站，確保液態天然氣的裝卸載。產品可以耐-196℃低溫而不開裂，不變形。
